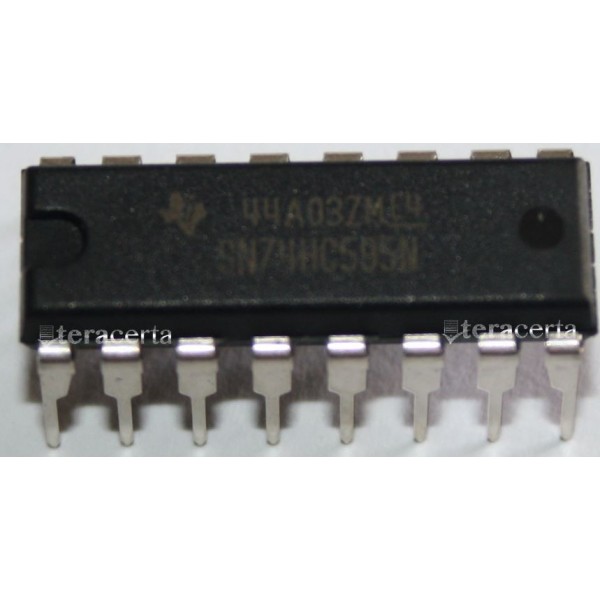

74HC595 - Cmos Logic

SHIFT REGISTER 8BIT, 74HC595, DIP16
Shift Register, função: Serial para Paralela
Circutio Logic, Tipo: Shift Register
Número de Itens: 1
IC, Tipo de saída: Tristate
Circuito Logic, Tipo: DIP
No. de contatos: 16
Tensão Min: 2V
Tensão de alimentação máx. 6V
Temperatura mínima de trabalho: -40 ° C
Temperatura de funcionamento máx. 85 ° C
Função Logic Circuit: 8bit Shift Register (3-State)
Circuito Lógico Número Base: 74595
Circuito Lógico Número Função: 74595
Corrente de saída máx. 7.8mA
Circuito Família lógica: HC
IC Número Genéricos: 74HC595
Sensibilidade nível de umidade (MSL): -
Número Base: 74
Temperatura de funcionamento: -40 ° C a +85 ° C
Substância que suscita elevada preocupação (SVHC): No SVHC (16-Dec-2013)
Tensão de alimentação, Gama: 2V a 6V

8bit Shift Register com 3 Registros de saída do Estado em DIP-16 Package
O SN74HC595N dispositivo conter uma série de 8 bits em, paralelo a registrador de deslocamento que alimenta um registro de armazenamento tipo D de 8 bits. O registro de armazenamento tem saídas 3-state paralelas. Relógios separados são fornecidos tanto para a mudança e registro de armazenamento. O registrador de deslocamento tem um claro (SRCLR) de entrada prioritária direta, serial (SER) de entrada e saídas seriais para cascading. Quando a saída de activar (OE) de entrada é elevada, as saídas estão no estado de alta impedância. Tanto o relógio registrador de deslocamento (SRCLK) e armazenamento de registo relógio (RCLK) são de ponta positiva acionado. Se ambos os relógios estão ligados entre si, o registrador de deslocamento é um relógio sempre pressionar à frente do registro de armazenamento.
Serial-in, deslocamento paralelo-para fora de 8 bits
Faixa de tensão de funcionamento larga de 2V a 6V
